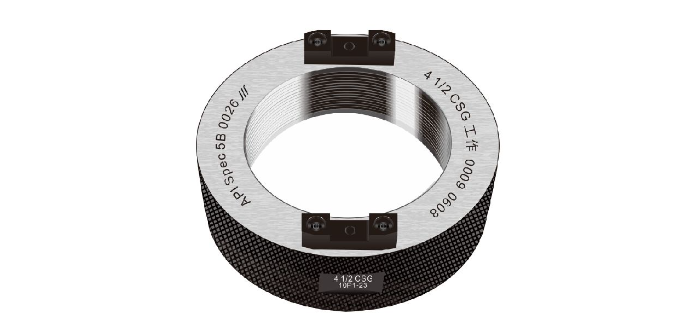

石油套管圆螺纹工作塞环规执行标准： API SPEC 5B；GB/T 9253.2
| 规格代码 | 1017381001 | 环规代号 | 4 1/2 CSG | 牙数/in | 8 |
|---|
| 螺距P | 3.175 | 基面距离L1 | 23.393 | 螺纹长L | 41.275 |
|---|
| 基面大径≥d0 | 114.596 | 基面中径d2=E1 | 113.072 | 基面小径d1 | 110.645 |
|---|
| 孔深q | 6.35 | 孔径Q | 116.69 | 外径D | 160 |
|---|
| 紧密距S | 9.525 |
|---|
选择分组： 全部 套管圆螺纹工作环规套管圆螺纹工作环规套管圆螺纹工作环规
| 1017381001 | 4 1/2 CSG | 8 | 3.175 | 23.393 | 41.275 | 114.596 | 113.072 | 110.645 | 6.35 | 116.69 | 160 | 9.525 |
| 1017381002 | 5 CSG | 8 | 3.175 | 42.443 | 60.325 | 127.296 | 125.772 | 123.345 | 6.35 | 129.39 | 170 | 9.525 |
| 1017381003 | 5 1/2 CSG | 8 | 3.175 | 45.618 | 63.500 | 139.996 | 138.472 | 136.045 | 6.35 | 142.09 | 185 | 9.525 |
| 1017381004 | 6 5/8 CSG | 8 | 3.175 | 51.968 | 69.850 | 168.571 | 167.047 | 164.620 | 6.35 | 170.66 | 215 | 9.525 |
| 1017381005 | 7 CSG | 8 | 3.175 | 51.968 | 69.850 | 178.096 | 176.572 | 174.145 | 6.35 | 180.19 | 225 | 9.525 |
